PROTOPATCH® - Pitch Adapter | 60-Pin

2.54 mm <-> 2.00 mm

Pitch Adapter

Dieser Pitch Adapter ist die ideale Lösung zum Verbinden der Lochrastermaße 2,00 mm und 2,54 mm. Durch seine 60 Pins in Kombination mit einer kompakten Größe und einem geringen Gewicht ist dieser Konverter vielseitig einsetzbar.

Sie möchten eine 2 mm und eine 2,54 mm Lochrasterplatine miteinander verbinden? Ihr Flachbandkabel hat einen anderen Pitch wie Ihre Platine? Sie möchten Ihren Raspberry Pi mit einer Platine verbinden, welche einen 2 mm Pitch besitzt? Dann ist dieses Produkt Ihre Lösung!

Vorteile

Vielseitig einsetzbar

Flexible Bestückung

Montagebohrungen (M3)

Sie möchten diesen Lochraster-Adapter mit Buchsenleisten bestücken? Oder doch lieber mit Stiftleisten? Wir liefern den Adapter unbestückt und bieten Ihnen somit die maximale Freiheit hinsichtlich der Verwendung.

Eine dritte Reihe mit 2,54 mm Kontakten ermöglicht die flexible Bestückung auf der Vorderseite oder Rückseite ohne die Pin-Reihenfolge zu ändern.

Diese Leiterplatte besitzt M3 Montagebohrungen und kann z. B. mit anderen Platinen oder einem Gehäuse mechanisch stabil verbunden werden.

Kompakte Bauweise

Schnelle Lieferung

RoHS-Konform

Durch seine kompakte Bauweise und sein geringes Gewicht, kann dieser Adapter auch dann verwendet werden, wenn nur wenig Platz zur Verfügung steht und jedes Gramm zählt.

Sie brauchen eine Premium Lochrasterplatine am besten sofort? Wir nutzen den Versand durch Amazon. Sie erhalten unser Produkt oftmals bereits am nächsten Werktag und mit Amazon Prime zahlen Sie keine zusätzlichen Versandgebühren!

Dieses Produkt entspricht der RoHS-Richtlinie und enthält kein Blei.

Vorteile

Vielseitig einsetzbar

Flexible Bestückung

Eine dritte Reihe mit 2,54 mm Kontakten ermöglicht die flexible Bestückung auf der Vorderseite oder Rückseite ohne die Pin-Reihenfolge zu ändern.

Montagebohrungen (M3)

Diese Leiterplatte besitzt M3 Montagebohrungen und kann z. B. mit anderen Platinen oder einem Gehäuse mechanisch stabil verbunden werden.

Kompakte Bauweise

Durch seine kompakte Bauweise und sein geringes Gewicht, kann dieser Adapter auch dann verwendet werden, wenn nur wenig Platz zur Verfügung steht und jedes Gramm zählt.

Schnelle Lieferung

RoHS-Konform

Dieses Produkt entspricht der RoHS-Richtlinie und enthält kein Blei.

Pitch Adapter Premium

Die Premium-Ausführung für anspruchsvolle Kunden.

Der Pitch Adapter Premium ist die ideale Lösung zum Verbinden der Lochrastermaße 2,00 mm und 2,54 mm. Mit 60 Pins (2×30), den kompakten Maßen von 78,23 mm und 15,49 mm sowie einem geringen Gewicht von nur 4,4 g wird die Adapter-Platine auch anspruchsvollen Einsatzszenarien gerecht.

Im Vergleich zur Standard-Ausführung besitzt die Premium-Ausführung vergoldete Kontakte (ENIG-RoHS), eine doppelt so dicke Kupferschicht (70 µm; 2 oz / ft²) und eine höhere mechanische Stabilität (2,00 mm Breite / Stärke). Durch die weiße Farbe in Kombination mit den vergoldeten Kontakten wirkt die Premium-Ausführung sehr hochwertig.

Länge 78,23 mm; Breite/Stärke: 2,0 mm; Höhe: 15,49 mm; Gewicht: 4,4 g; Farbe: Weiß; Kupfer-Dicke: 70 µm (2 oz / ft²); Leitungsbreite: 0,23 mm; Oberfläche: ENIG-RoHS; Material: FR4-Standard Tg 130-140 °C

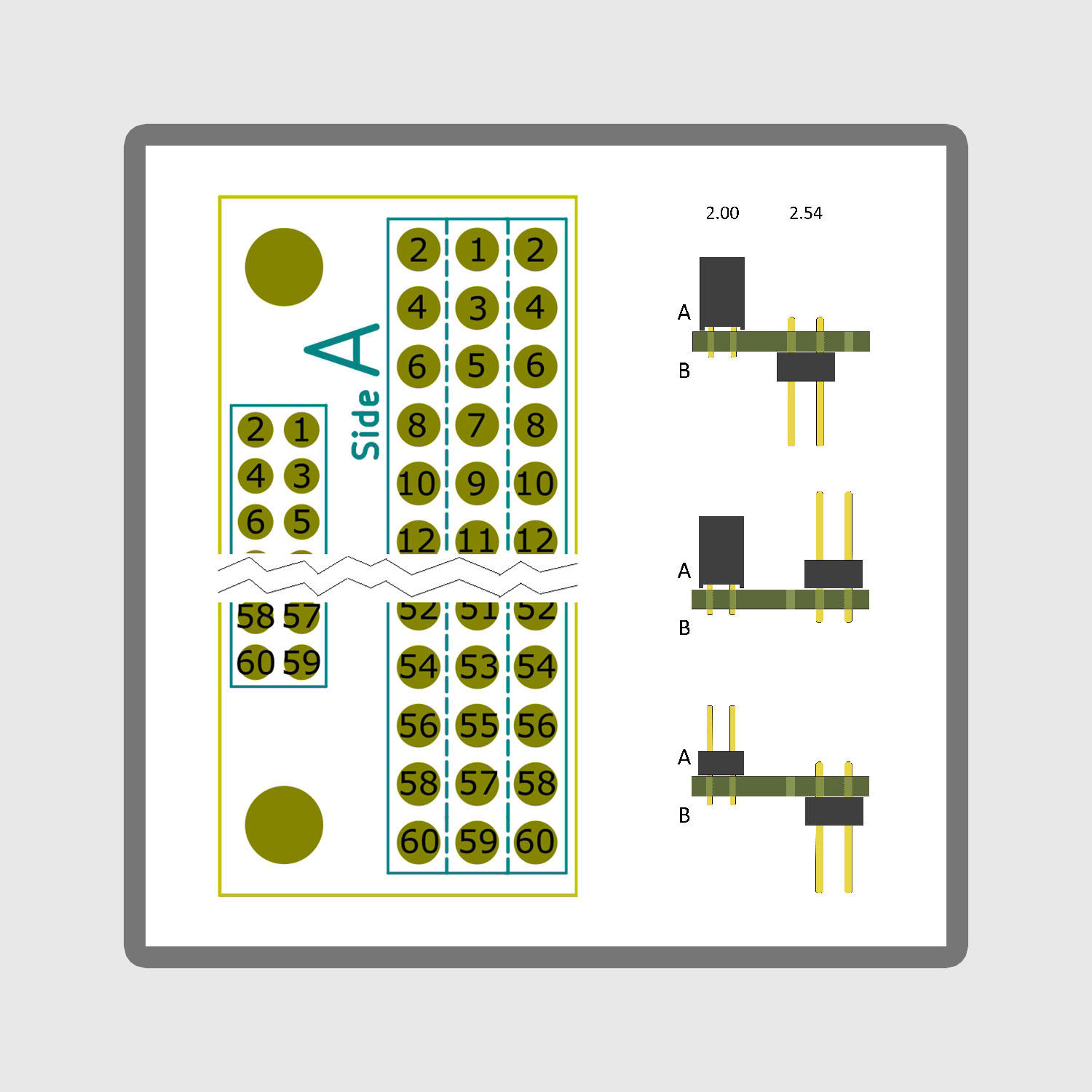

Flexible Pin-Reihenfolge

Eine dritte Reihe mit 2,54 mm Kontakten ermöglicht die flexible Bestückung auf der Vorderseite oder Rückseite ohne die Pin-Reihenfolge zu ändern.

Technische Daten

	Pitch Adapter Premium
Produktnummer	PA-2x30-200-254-HQB
Revision	Rev. 2
Länge	80 mm
Breite	1,6 mm
Höhe	20 mm
Gewicht	4,95 g
PCB-Schichten	2 Schichten
Farbe	Schwarz
Kupfer-Dicke	35 µm (1 oz / ft²)
Leitungsbreite	0,23 mm
Oberfläche	ENIG-RoHS
Material	FR4-Standard Tg 130-140 °C
