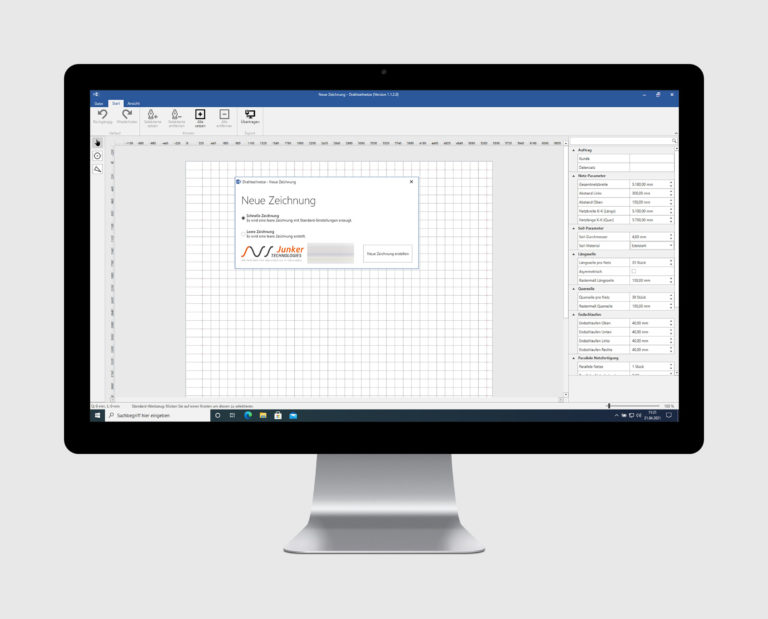

CAD-Software für Drahtseilnetze

Die Software ermöglicht das Zeichnen von Drahtseilnetzen. Anwender sind über die grafische Benutzeroberfläche in der Lage, neue Netz-Zeichnungen zu erstellen, bestehende Netz-Zeichnungen zu bearbeiten sowie fertige Netz-Zeichnungen per OPC-Schnittstelle an die Produktionsmaschine zu übertragen. Dem Anwender stehen verschiedene Werkzeuge, wie z. B. Kreis- und Polygon-Werkzeug, zum Selektieren von Netz-Knoten zur Verfügung. Eingegebene Netz-Daten werden auf Plausibilität geprüft.
.NET C#
MS WPF
Telerik UI for WPF
MVVM
OPC
Siemens OPC-Client
SPS-Communication
XML
UI / UX

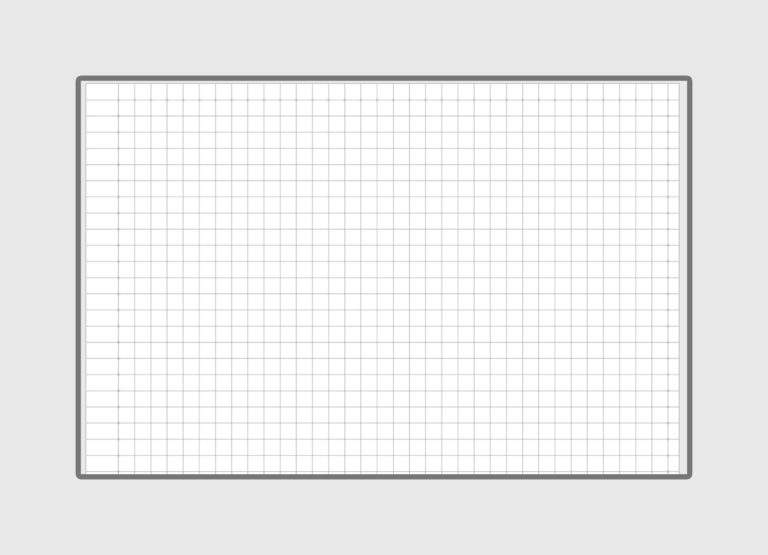

Zeichenfläche
In der Zeichenfläche mit Zoom-Funktion werden die horizontalen und vertikalen Drahtseile dargestellt. An den Schnittpunkten der Drahtseile können Knoten zum Verbinden der Seile gesetzt werden damit ein Drahtseilnetz entsteht.

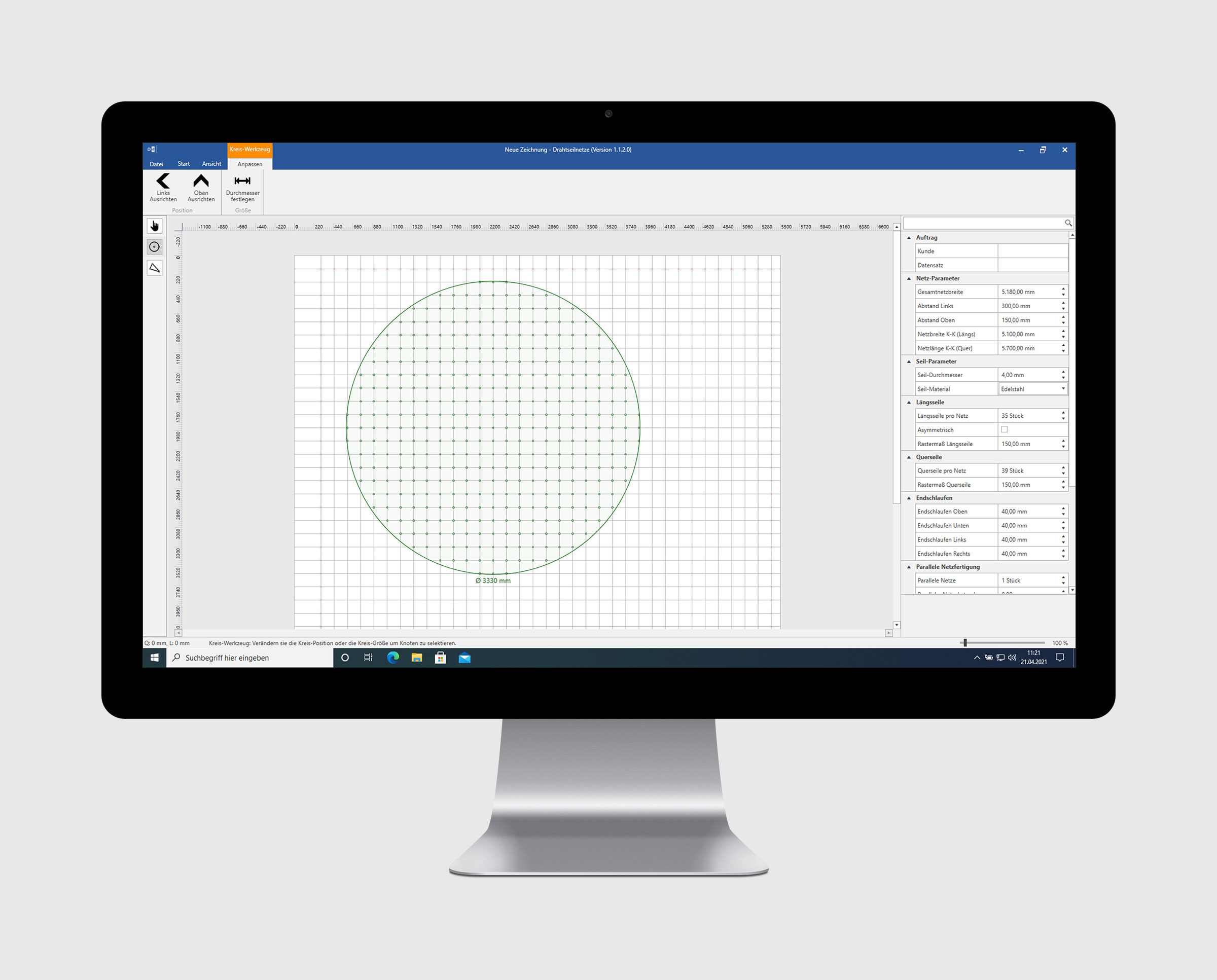

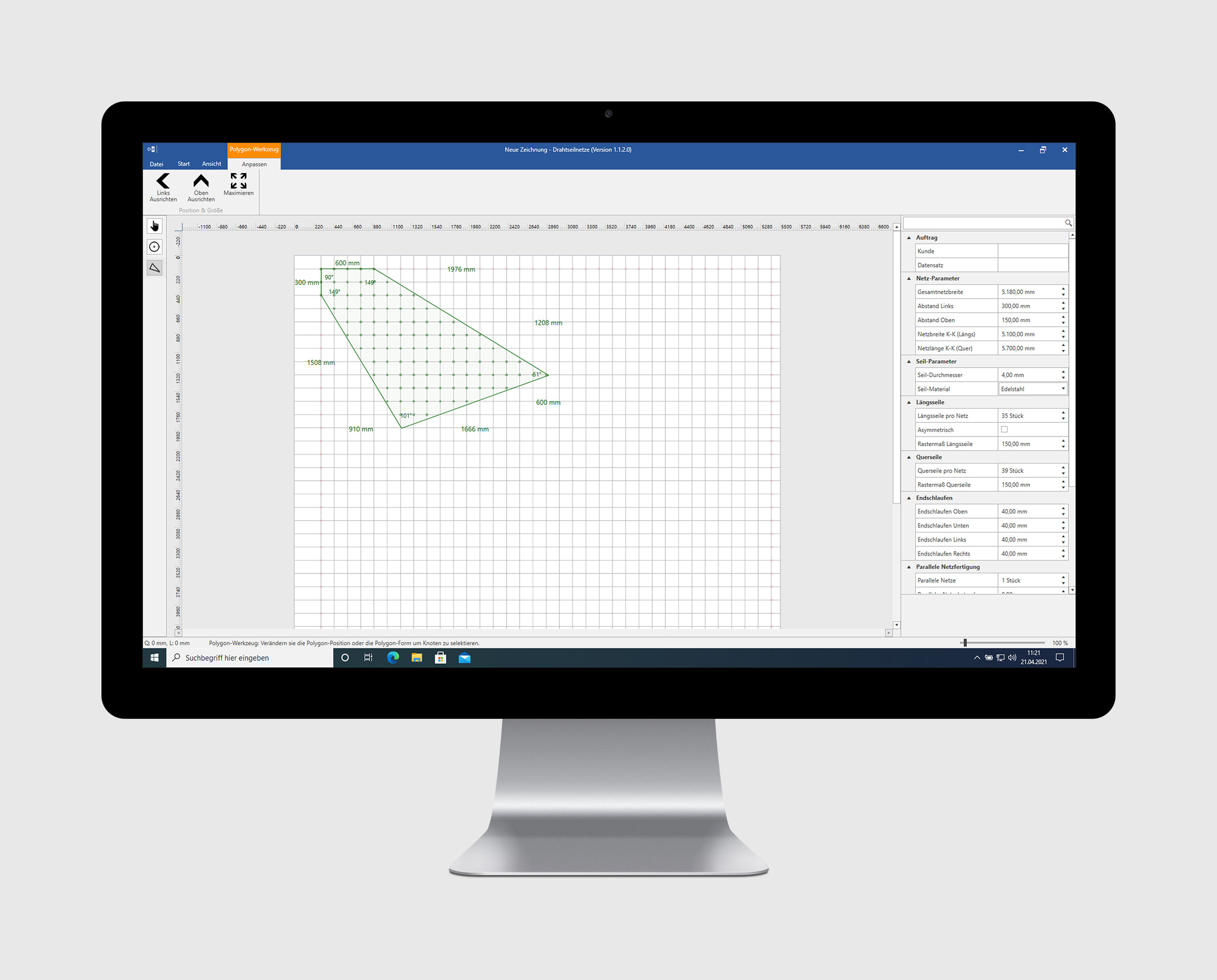

Selektionswerkzeuge
Mit Selektionswerkzeugen können Knoten in der Zeichenfläche selektiert werden. Als Werkezeuge stehen das Einzel-Knoten-Werkzeug, das Kreis-Selektionswerkzeug und das Polygon-Selektionswerkzeug zur Verfügung. Alle Kanten und Winkel werden vermasst. Einem Polygon können dynamisch Kanten hinzugefügt und entfernt werden. Selektierte Flächen wie Kreise und Polygone können über Ausrichtungswerkzeuge schnell und einfach ausgerichtet werden.

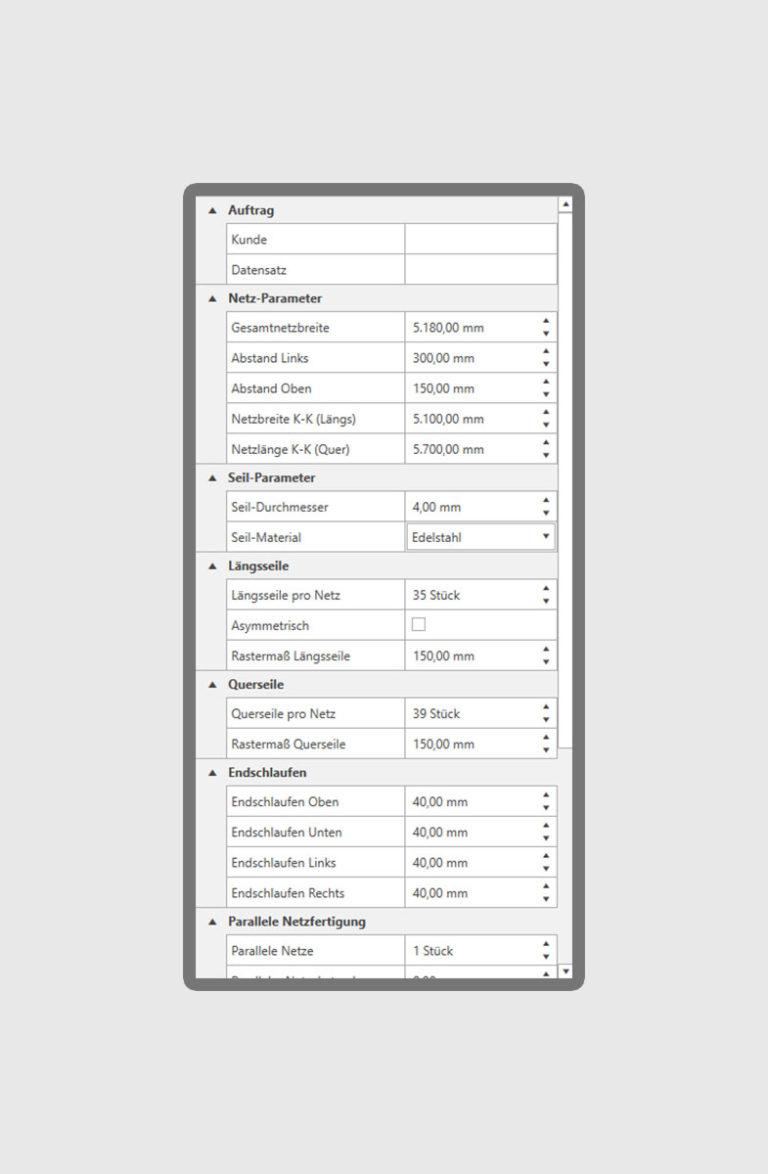

Zeichen-Parameter
Mit der Parameter-Liste (Property-Grid) auf der rechten Seite sind alle Zeichen-Parameter konfigurierbar. Logische Zusammenhänge zwischen den Parametern und Grenzwerte werden geprüft. Werden Grenzwerte überschritten oder logische Zusammenhänge verletzt, dann werden konkrete Lösungsvorschläge angeboten und einzelne Parameter können automatisch neu berechnet werden.
Rückgängig-Funktion
Die Software bietet eine Rückgängig-Funktion über die Änderungen an der Zeichnung Rückgängig und wiederhergestellt werden können.

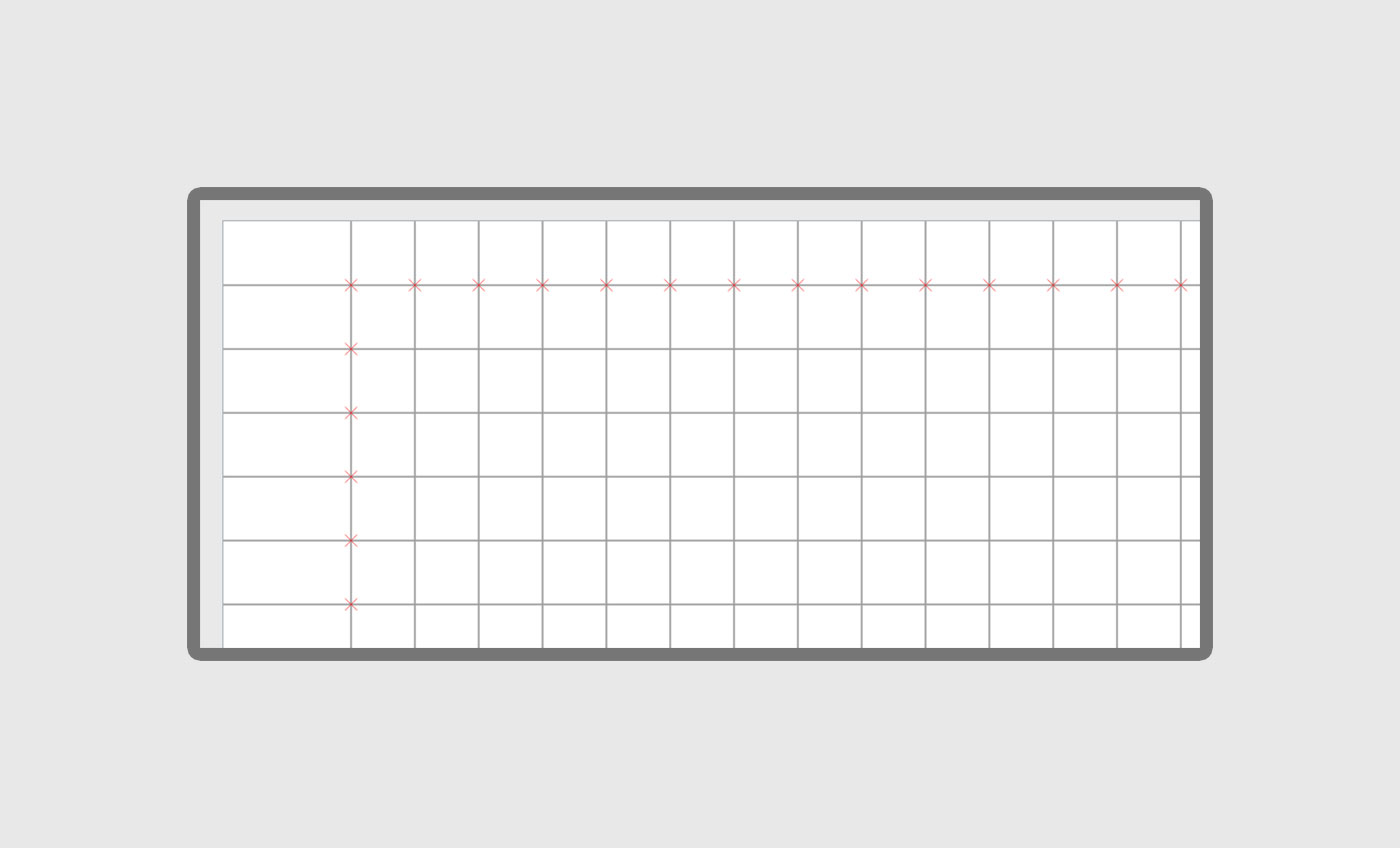

Berechnung zusätzlicher Knoten
Die Software berechnet automatisch Knoten, die sich aus den Produktions- / Maschinen-Anforderungen zur Stabilität des Netzes ergeben.

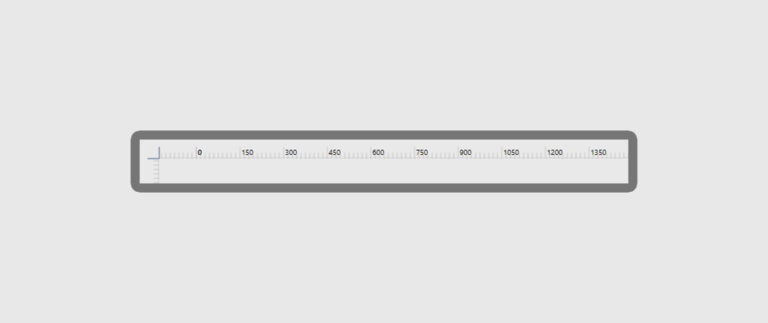

Lineal
Am Rand der Zeichenfläche wird ein Lineal eingeblendet über das Millimeter genau gezeichnet werden kann.

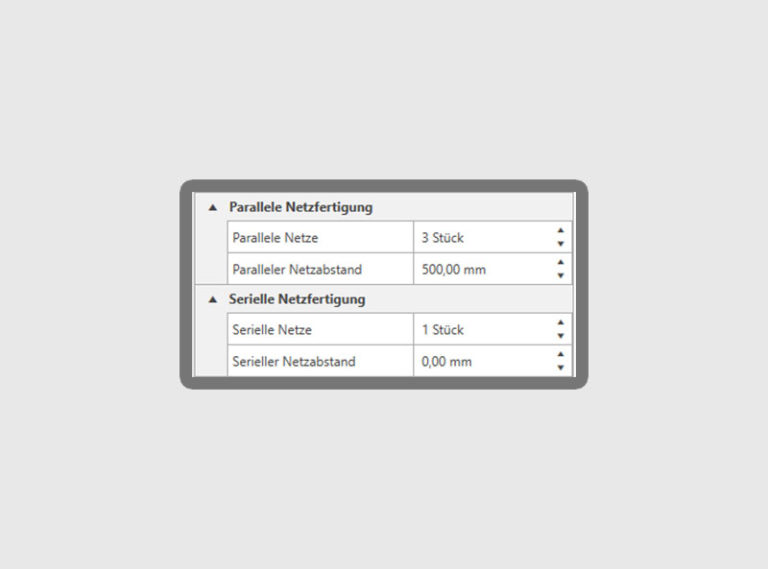

Spiegeln und Duplizieren
Über entsprechende Parameter können Netze einfach seriell und/oder parallel dupliziert sowie gespiegelt werden.
Datenübertragung per OPC-Schnittstelle
Die Drahtseile können per OPC-Schnittstelle an eine Siemens SPS zur Produktion übertragen werden. Nach dem Erstellen von Drahtseilnetzten kann man die Netzknoten an Siemens SPS per OPC-Schnittstelle übertragen.
Speichern und Laden
Die Zeichnungen und alle dazugehörigen Parameter können gespeichert und wieder geladen werden.
